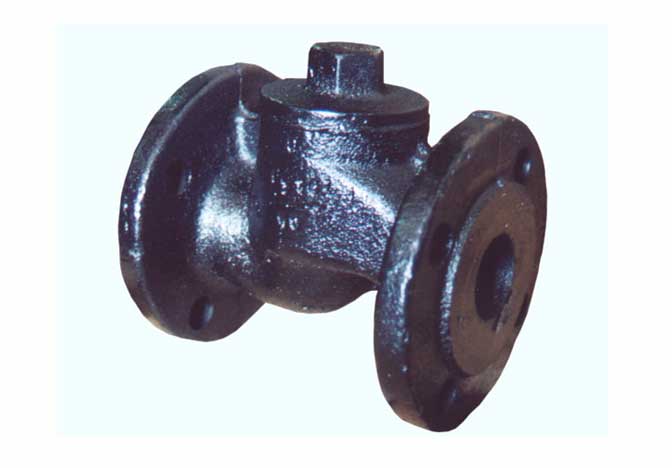

Клапан 16ч3п(нж)
Товар сертифицирован
Код товара: 15574
Выберите город:
Доставка в Владивосток - бесплатно
Доставка от ТК от 20 дней
Доставка Почтой России 10-13 дней
Гарантия и сервис
Связаться с нашим менеджером и сообщить о неисправности
Нашли дешевле?
Производитель
Клапан обратный подъёмный фланцевый 16ч3п(нж) является частью защитной трубопроводной арматуры, используется для предотвращения возможности изменения на обратное потока рабочей среды, при гидравлическом разрыве или ударе трубопроводов.
Область применения
Клапан устанавливается на трубопроводе для предотвращения обратного тока воды, пара рабочей температурой до 225 (300)°С.
- РN - 16
- Рпр - 24
- Рр при Тр-225?С - 4,5 кгс/см2
- Рр при Тр меньше 120?С - 16 кгс/см2
Конструктивное исполнение
Детали 16ч3п(нж) изготовлены из:
- корпус, крышка - серый чугун,
- золотник – ковкий чугун, сталь 20,
- уплотнительная поверхность затвора - резина или кожа, фторопласт,сталь20х13.
Рабочая среда подается под золотник. Клапаны устанавливаются на горизонтальном трубопроводе крышкой вверх.
| Условный проход Ду | L | Д | Д1 | Д2 | b | d | H | Количество отверстий, | S | Вес |
| 25 | 120 | 115 | 85 | 68 | 14 | 14 | 70 | 4 | 27 | 3,3 |
| 32 | 140 | 135 | 100 | 75 | 16 | 14 | 4 | - | - | - |
| 40 | 170 | 145 | 110 | 88 | 16 | 18 | 92,5 | 4 | 32 | 7,0 |
| 50 | 200 | 160 | 125 | 102 | 17 | 18 | 101,5 | 4 | 36 | 9,4 |
